Endüstriyel sistemlerde hareketi, kuvveti ve kontrolü en etkili şekilde sağlayan elemanlardan biri hidrolik silindirdir. Özellikle ağır sanayi, inşaat, tarım, maden ve üretim hatlarında kullanılan bu sistemler, mekanik gücü sıvı basıncı aracılığıyla aktararak büyük kuvvetlerin hassas biçimde kontrol edilmesini mümkün kılar.
Bu yazıda, Hidrolik Silindir Çalışma Prensibi üzerine kapsamlı bir rehber sunacağız. Silindir tiplerinden kuvvet hesaplarına, bakım adımlarından yaygın arızalara kadar her detayı teknik bir yaklaşımla ele alacağız.

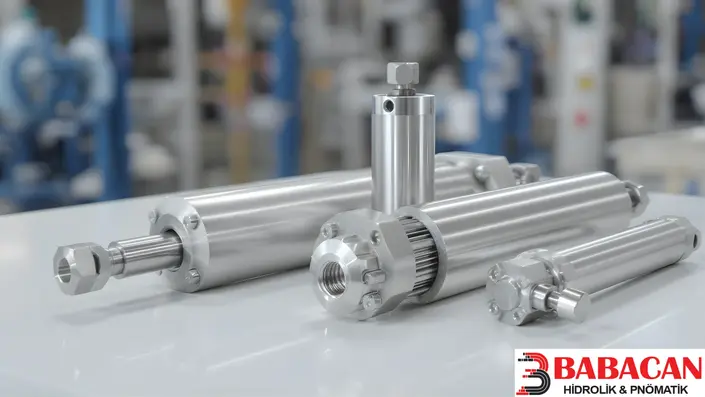

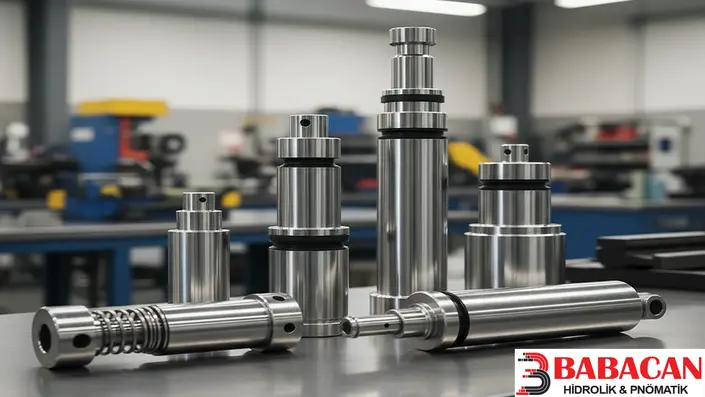

Silindir Tipleri (Tek/Çift Etkili, Teleskopik)
Hidrolik sistemlerin kalbi sayılan silindirler, temel olarak tek etkili, çift etkili ve teleskopik olmak üzere üç ana tipte incelenir. Her biri farklı uygulama gereksinimlerine göre tasarlanmıştır.
Tek Etkili Hidrolik Silindir
Bu tipte sıvı basıncı yalnızca tek yönde kuvvet üretir. Silindir pistonunu ileri iterken, geri dönüş genellikle yay kuvveti veya yükün ağırlığı sayesinde gerçekleşir.
Kaldırma, sıkıştırma veya basit itme işlemleri gibi tek yönlü kuvvet gerektiren uygulamalarda tercih edilir. Örneğin; pres makineleri ve otomotiv krikoları tek etkili silindirlerin en yaygın kullanıldığı sistemlerdir.
Çift Etkili Hidrolik Silindir
Hidrolik Silindir Çalışma Prensibi açısından en çok kullanılan türdür. Bu sistemlerde, pistonun hem ileri hem geri hareketi sıvı basıncıyla sağlanır. Böylece hareketin kontrolü çift yönlü hale gelir.
Endüstriyel robot kolları, inşaat makineleri, tarım ekipmanları ve kalıp sistemleri bu tür silindirlerle çalışır.
Avantajı; daha dengeli bir güç dağılımı ve yüksek hassasiyettir.
Teleskopik Hidrolik Silindir
Çok kademeli boru sisteminden oluşan teleskopik silindirler, dar alanlarda yüksek strok uzunluğu elde etmek için geliştirilmiştir.
Özellikle kamyon kasası kaldırma sistemlerinde veya yüksek açılma gerektiren platformlarda kullanılır.
Teleskopik sistemler, basıncı her kademede sırayla devreye sokarak kompakt yapıda maksimum performans sağlar.
Bu üç tipin her biri, Hidrolik Silindir Çalışma Prensibi açısından farklı tasarımlar sunsa da temel amaç aynıdır: sıvı basıncı ile doğrusal hareket üretmek.

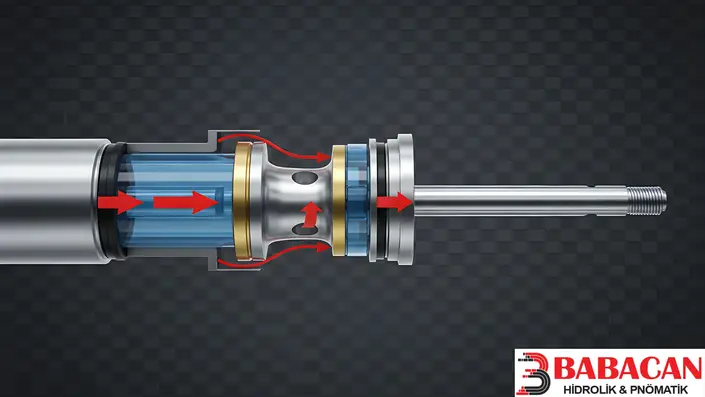

Hidrolik Silindir Çalışma Prensibi
Hidrolik silindir çalışma prensibi, sıvı basıncıyla mekanik kuvvet üretir. Sistemin ana bileşenleri; piston, silindir gövdesi, mil (rod), conta (seal) ve hidrolik yağtır.
Temel prensip, Pascal Yasası’na dayanır: Kapalı bir sıvı sistemine uygulanan basınç, tüm yönlere eşit şekilde iletilir.
Hidrolik pompa, yağ basıncını sistem hattına gönderir. Bu basınç, piston yüzeyine etki ederek itme kuvveti oluşturur. Piston, bu kuvvetle ileri veya geri hareket eder ve elde edilen doğrusal hareket mekanik enerjiye dönüşür.
Bu hareket, makine kollarının, pres sistemlerinin veya taşıma ünitelerinin çalışmasını sağlar.
Kuvvet Hesabı Formülü
Hidrolik sistemlerde kuvvet hesabı oldukça basittir:
F = P × A
Burada:
• F = Kuvvet (Newton)
• P = Basınç (Pascal)
• A = Piston alanı (metrekare)
Örnek:
100 bar basınç altında çalışan ve 50 mm piston çapına sahip bir silindirde:
Piston alanı = 3.14 × (0.025)² = 0.00196 m²
Kuvvet = 100 × 10⁵ × 0.00196 = 19,600 N ≈ 1.96 ton
Bu basit formül, Hidrolik Silindir Çalışma Prensibi’nin temel matematiksel göstergesidir. Tasarım aşamasında bu değerler, sistemin dayanıklılığı ve güvenliği için belirleyici rol oynar.
Sızdırmazlık & Yüzey Kaplama
Bir hidrolik sistemin verimli çalışması için sızdırmazlık elemanları hayati öneme sahiptir. Çünkü basınçlı yağın kontrolsüz şekilde sızması, sistem performansını düşürür ve enerji kaybına yol açar.
Sızdırmazlık Elemanları
Hidrolik silindirlerde genellikle O-ring, piston contası, rod keçesi ve toz keçesi kullanılır.
Bu elemanlar, çalışma sıcaklığı, yağ tipi ve basınca uygun malzemeden seçilmelidir.
Kaliteli sızdırmazlık, hem sistemin ömrünü uzatır hem de bakım maliyetlerini minimize eder.
Yüzey Kaplama ve Malzeme Kalitesi
Hidrolik Silindir Çalışma Prensibi açısından, silindir iç yüzeyinin pürüzsüzlüğü sürtünmeyi azaltır ve verimliliği artırır.
Krom kaplama veya sertleştirilmiş rod malzemeleri, korozyona ve aşınmaya karşı üstün dayanıklılık sağlar.
Endüstriyel ortamlarda toz, nem veya kimyasalların yoğun olduğu durumlarda yüzey kaplama kalitesi, sistemin uzun ömürlü olmasını sağlar.
Yaygın Arızalar
Her ne kadar dayanıklı sistemler olsalar da hidrolik silindirler, zamanla bazı arızalara maruz kalabilir. Bu arızaları önceden tespit etmek ve doğru müdahalede bulunmak, işletme sürekliliği açısından büyük önem taşır.
İç Kaçak (Internal Leakage)
Sızdırmazlık elemanlarının aşınması sonucu yağın piston odaları arasında geçiş yapmasıdır.
Belirtileri arasında performans kaybı, yavaş hareket ve basınç düşüşü yer alır.
Düzenli bakım yapılmadığında bu durum, silindir iç yüzeyine zarar verebilir.
Rod Hasarı
Rod yüzeyinde çizik, eğilme veya korozyon meydana geldiğinde silindir hareketi bozulur. Bu tür hasarlar genellikle dış etkenler, hatalı montaj veya yanlış hizalama nedeniyle oluşur.
Rod tamiri yerine çoğu zaman yenileme veya değiştirme daha güvenli bir çözümdür.
Conta Eskimesi ve Yağ Kaçağı
Uzun süre yüksek sıcaklıkta çalışan sistemlerde contalar sertleşir, elastikiyetini kaybeder. Bu durumda yağ sızıntısı başlar.
Sistemde yağ seviyesi düştükçe, basınç da azalır ve Hidrolik Silindir Çalışma Prensibi sağlıklı şekilde gerçekleşmez.
Bu nedenle, periyodik kontrol ve yağ değişimi arızaların önlenmesinde kritik rol oynar.

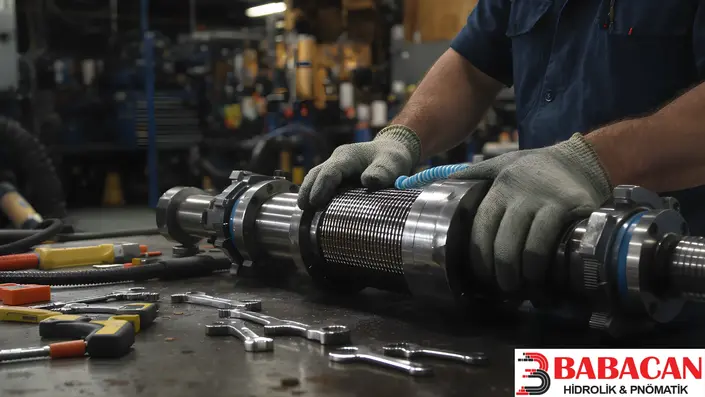

Bakım & Revizyon Adımları
Bir hidrolik silindirin uzun ömürlü ve verimli çalışması için düzenli bakım şarttır.
Aşağıdaki adımlar, bakım ve revizyon süreçlerinde izlenmesi gereken temel aşamalardır:
1. Görsel İnceleme: Dış yüzeyde yağ sızıntısı, rod çizikleri veya gevşemiş bağlantılar kontrol edilmelidir.
2. Basınç Testi: Sistem çalışırken basınç düşümü veya anormal sesler analiz edilmelidir.
3. Yağ Kontrolü: Yağ seviyesi, viskozitesi ve temizliği düzenli olarak kontrol edilmelidir.
4. Conta ve Keçe Değişimi: Her 6–12 ayda bir sızdırmazlık elemanları yenilenmelidir.
5. Yüzey Temizliği: Krom kaplama ve iç yüzeyler mikrofiber bezle temizlenmelidir.
6. Montaj ve Test: Revizyon sonrası silindir, test tezgâhında tekrar basınç testinden geçirilmelidir.
Bakım süreçlerinin ihmal edilmesi, sistemde performans kaybı, yağ kaçağı ve yüksek maliyetli arızalara neden olabilir.
Bu nedenle, üretici tarafından belirtilen periyotlara göre bakım yapılmalıdır.
SSS – Sıkça Sorulan Sorular
1. Hidrolik Silindir Çalışma Prensibi nedir?
Hidrolik silindirler, basınçlı sıvı (hidrolik yağ) yardımıyla doğrusal kuvvet ve hareket üretir. Basınç, piston yüzeyine etki ederek mekanik enerjiye dönüşür.
2. Hidrolik silindirlerde en sık görülen arıza nedir?
En yaygın arıza tipleri; conta aşınması, rod hasarı ve iç kaçaktır. Bu sorunlar düzenli bakım ile önlenebilir.
3. Hidrolik silindir bakımı ne sıklıkla yapılmalıdır?
Kullanım yoğunluğuna bağlı olarak 6–12 ayda bir periyodik bakım önerilir.
4. Hidrolik silindirlerin ömrünü uzatmak için ne yapılmalıdır?
Temiz yağ kullanmak, filtreleri düzenli değiştirmek ve rod yüzeyini korumak ömrü uzatır.
5. Hidrolik sistemlerde yağ seçimi neden önemlidir?
Yağ, basıncı taşıyan ve sistemi soğutan ana unsurdur. Yanlış yağ kullanımı, tüm Hidrolik Silindir Çalışma Prensibi sürecini olumsuz etkiler.
Mükemmel Hidrolik Performansın Sırları
Hidrolik Silindir Çalışma Prensibi, basit bir kuvvet aktarımı gibi görünse de, mühendislikte hassas hesaplamalar ve doğru malzeme seçimi gerektirir.
Her silindir tipi, sistemin amacına göre optimize edilmelidir. Doğru basınç, uygun yağ, sağlam sızdırmazlık elemanları ve düzenli bakım; uzun ömürlü bir sistemin temelini oluşturur.
Güvenilir bir üreticiyle çalışmak ve her aşamada kalite standartlarını korumak, işletmelerin hem güvenlik hem de performans açısından en doğru yatırımı yapmasını sağlar.
