Hidrolik sistemlerin temel hareket elemanlarından biri olan hidrolik silindir, sıvı basıncını mekanik harekete dönüştürerek çeşitli makinelerde kuvvet ve hareket üretmek için kullanılır. Endüstriyel makinelerden mobil ekipmanlara, tarım makinelerinden inşaat sektörüne kadar geniş bir uygulama alanı bulunan hidrolik silindir sistemleri, verimli güç aktarımı ve hassas kontrol imkânı sunar. Gelişen teknoloji ile birlikte artık daha dayanıklı, daha kompakt ve enerji verimliliği yüksek modeller tercih edilmektedir.
Bir hidrolik silindir, genellikle silindir gövdesi, piston, piston kolu, sızdırmazlık elemanları ve bağlantı aparatları gibi parçalardan oluşur. Bu parçaların her biri, sistemin genel dayanıklılığı ve performansı üzerinde doğrudan etkiye sahiptir. Doğru bir tasarım ve uygulama, işletme verimliliğini önemli ölçüde artırabilirken; yanlış seçilen bir model ise ciddi bakım ve onarım maliyetlerine yol açabilir.
Bu yazımızda hidrolik silindir sistemlerinin temel çalışma prensibini açıklayacak, tek etkili ve çift etkili gibi farklı tiplerini detaylandıracak, kullanım alanlarını ve sık karşılaşılan arızaları aktaracağız. Ayrıca, bakım ipuçları ve özelleştirilmiş tasarımların sanayiye katkılarını da Babacan Hidrolik’in profesyonel yaklaşımıyla ele alacağız. Eğer siz de makinelerinizin performansını artırmak ve en uygun hidrolik silindir çözümünü seçmek istiyorsanız, bu kapsamlı rehber tam size göre.
Hidrolik Silindir Bileşenleri
Bir hidrolik silindirin performansı, onu oluşturan bileşenlerin kalitesine, mühendisliğine ve uygulama alanına özel olarak tasarlanmış olmasına bağlıdır. Her bir bileşen sistemin genel dayanıklılığına, verimliliğine ve güvenliğine doğrudan katkı sağlar. Bu nedenle, yalnızca malzeme seçimi değil, aynı zamanda üretim sürecindeki toleranslar, sızdırmazlık hesapları ve montaj teknikleri de büyük önem taşır.
Temel hidrolik silindir bileşenleri şunlardır:
- Silindir Gövdesi: Sıvı basıncının oluşturduğu kuvveti taşıyan ana yapısal elemandır. Genellikle çelik, paslanmaz çelik veya alüminyum alaşımlarından üretilir. Mukavemet açısından kaynaklı veya yekpare olarak imal edilebilir.
- Piston: Sıvının basıncını mekanik enerjiye çeviren, silindir gövdesi içinde ileri geri hareket eden parçadır. Pistonun yüzeyi genellikle yüksek hassasiyetle işlenerek sürtünme kayıpları minimuma indirilir.
- Piston Kolu: Piston tarafından üretilen kuvvetin dış ortama iletilmesini sağlar. Sertleştirilmiş çelikten yapılan piston kolu, bükülme ve yorulmaya karşı dayanıklı olmalıdır.
- Conta ve Yataklar: Sistemdeki sızdırmazlığı sağlayan contalar (O-ring, U-cup, V-pack gibi) ve piston kolu üzerindeki yataklar, uzun süreli performans için hayati rol oynar. Yanlış conta seçimi, kısa sürede arızaya neden olabilir.
- Silindir Kapakları: Gövdenin her iki ucunu kapatarak sistemin içindeki sıvı basıncının kontrolünü sağlar. Aynı zamanda piston kolunun giriş çıkış yaptığı alanı da barındırır.
Ek olarak bazı uygulamalarda yönlendirme halkaları, amortisör valfleri, hava tahliye nipelleri gibi yardımcı bileşenler de kullanılabilir. Bu detaylar, sistemin daha kontrollü, sessiz ve titreşimsiz çalışmasına katkı sağlar.
Bu bileşenlerin her biri, genel sistem performansında belirleyici bir rol üstlenir. Özellikle ağır sanayi makinelerinde veya mobil uygulamalarda çalışan bir hidrolik silindir, yüksek sıcaklık ve basınç altında uzun süre performans göstermelidir. Bu da yalnızca kaliteli hammaddelerle ve yüksek hassasiyetli üretimle mümkündür.
Doğru bileşen seçimi ve montaj süreci, sadece ürün ömrünü uzatmakla kalmaz, aynı zamanda bakım maliyetlerini düşürerek toplam sahip olma maliyetini minimize eder. Bu nedenle mühendislik, üretim ve kalite kontrol süreçleri bir bütün olarak değerlendirilmelidir.

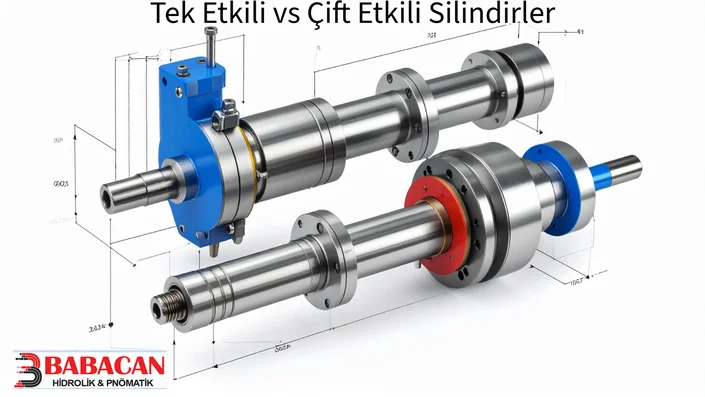

Tek Etkili vs Çift Etkili Silindirler
Hidrolik silindir sistemlerinde kullanılan güç aktarım mekanizmaları, ihtiyaca göre farklı tasarım ve çalışma prensiplerine sahiptir. Bu prensiplerin başında "etki yönü" gelir ve burada iki temel tip öne çıkar: tek etkili ve çift etkili silindirler.
Tek Etkili Silindirler, yalnızca bir yönde kuvvet üretir. Bu tip silindirlerde, piston bir yönde hidrolik basınçla hareket ettirilirken, geri dönüş genellikle yay kuvvetiyle veya yerçekimi gibi harici bir kuvvetle sağlanır. Bu yapı basitlik, düşük maliyet ve kolay montaj avantajı sunduğundan, özellikle kaldırma sistemlerinde, vinçlerde ve çeşitli endüstriyel platformlarda yaygın olarak kullanılır. Enerji tüketiminin düşük olması ve bakım gereksiniminin azlığı da tercih sebeplerindendir. Ancak geri dönüş süresi yükse bağlı olduğu için hassas kontrol gerektiren sistemlerde sınırlı performans sunar.
Çift Etkili Silindirler ise her iki yönde de (ileri ve geri) sıvı basıncıyla çalışır. Bu sistemde, pistonun hareketi hem itilerek hem de çekilerek gerçekleştirilir. Bu özellik, çok yönlü hareket ve yüksek hassasiyet gerektiren uygulamalarda büyük avantaj sağlar. Forkliftler, kazıcı yükleyiciler, hidrolik presler, talaşlı imalat makineleri ve otomasyon sistemleri gibi alanlarda sıklıkla tercih edilir. Çift etkili silindirler sayesinde yükü kontrol etmek, konumlama yapmak ve süreçleri otomatikleştirmek çok daha kolay ve verimli hale gelir.
Bu iki sistem arasında tercih yaparken dikkat edilmesi gereken en önemli faktör, uygulamanın mekanik ihtiyacıdır. Yük miktarı, hareket yönü, hassasiyet beklentisi ve çalışma sıklığı gibi etkenler göz önünde bulundurulmalıdır. Ayrıca enerji verimliliği, bakım kolaylığı ve sistemin genel maliyeti de seçim sürecinde değerlendirilmelidir.
Doğru tasarım ve mühendislik uygulamalarıyla her iki silindir tipi de endüstride etkin sonuçlar sunabilir. Ancak ideal performansı elde etmek için silindirin yalnızca teknik özellikleri değil, sistemdeki tüm diğer bileşenlerle olan uyumu da dikkatlice planlanmalıdır.

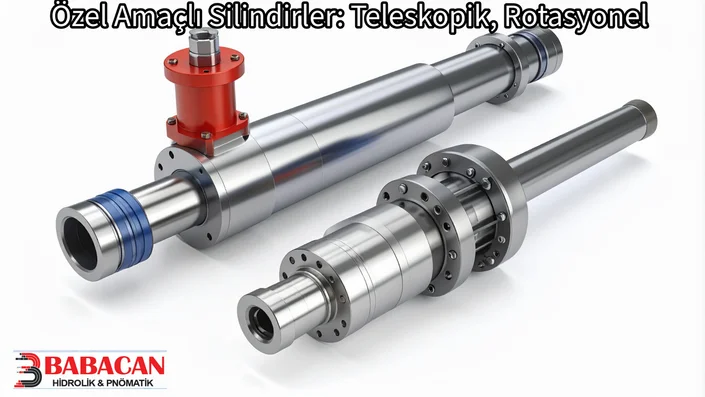

Özel Amaçlı Silindirler: Teleskopik, Rotasyonel
Standart yapıdaki sistemlerin bazı endüstriyel uygulamalarda yetersiz kalması, özel tasarım gereksinimlerini beraberinde getirir. İşte bu noktada devreye özel amaçlı hidrolik silindir çözümleri girer. Özellikle sınırlı alanlarda yüksek hareket kabiliyeti veya dönüş hareketi gereken sistemlerde bu tür özel silindirler tercih edilir.
Teleskopik Silindirler, çok kademeli yapılarıyla öne çıkar. İç içe geçen borulardan oluşan bu silindir türü, kompakt boyutlarına rağmen çok uzun strok mesafeleri elde etmeyi mümkün kılar. Bu özellikleri sayesinde damperli kamyonlar, çöp kamyonları, vinç sistemleri ve yangın merdiveni gibi dikey kaldırma ihtiyacı olan uygulamalarda yaygın biçimde kullanılır. Alan tasarrufu sağlaması ve güçlü kaldırma kapasitesi sunması, onu mobil ekipmanlar için vazgeçilmez kılar.
Rotasyonel Silindirler ise klasik doğrusal hareketten farklı olarak döner hareket üretir. Bu yönüyle vana kontrol sistemleri, döner aktüatörler, makine kolu pozisyonlamaları gibi hassas dönüş açılarının gerektiği sistemlerde büyük avantaj sağlar. Ayrıca robotik otomasyon çözümlerinde, üretim hatlarında ve özel test düzeneklerinde de tercih edilir. Dönüş açısı sınırlı ya da tam tur olabilir; bu durum, tasarım ihtiyacına göre belirlenir.
Her iki özel silindir tipi, geleneksel silindirlerin sınırlarını aşarak kullanıcıya çok daha esnek, verimli ve yaratıcı uygulama olanakları sunar. Ancak bu özel amaçlı çözümler tercih edilirken, sistemin mekanik ve hidrolik gereklilikleri dikkatlice analiz edilmelidir. Uygun mühendislik hesaplamaları ve doğru malzeme seçimiyle, özel silindirler uzun ömürlü ve sorunsuz çalışma sağlar.

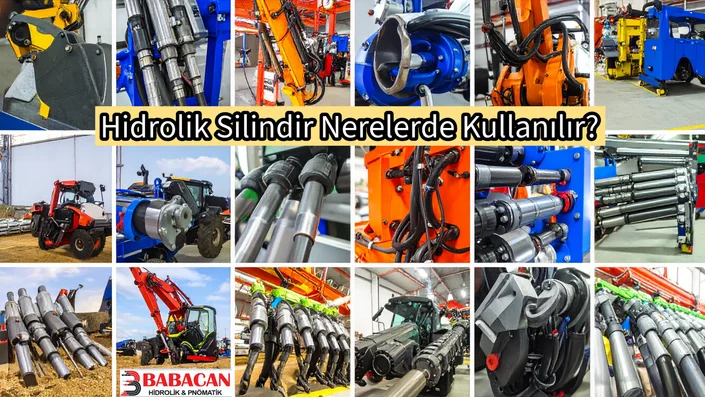

Hidrolik Silindir Nerelerde Kullanılır?
Hidrolik silindir, güçlü ve hassas hareket kabiliyeti sayesinde birçok sektörde vazgeçilmez bir bileşen haline gelmiştir. Sıvı basıncıyla yüksek kuvvet üretmesi, onu geniş bir uygulama yelpazesinde tercih edilen bir hareket aktarıcıya dönüştürür.
İnşaat sektöründe, ekskavatör, vinç, kepçe ve dozer gibi ağır iş makinelerinde kullanılarak kaldırma, itme ve kazma gibi temel işlemler gerçekleştirilir. Bu makinelerin işlevselliği ve dayanıklılığı, büyük ölçüde silindirin performansına bağlıdır.
Tarım alanında, saban, römork kaldırıcıları, biçerdöver ve ilaçlama makinelerinde verimli toprak işleme sağlanır. Özellikle zorlu arazi koşullarında hassas kontrol ihtiyacı, bu sistemlerin tercih edilmesini sağlar.
Sanayi üretiminde, pres makineleri, plastik enjeksiyon sistemleri, kalıp makineleri ve metal şekillendirme tezgahlarında güç aktarımı ve baskı uygulaması için yaygın olarak yer alır.
Lojistikte, konveyör sistemleri, kaldırma platformları ve forkliftler; yüklerin taşınması, kaldırılması ve yönlendirilmesinde aktif olarak bu teknolojiden faydalanır.
Havacılık ve savunma sanayiinde ise açılır kapanır kanat mekanizmaları, iniş takımları ve askeri araç sistemleri gibi yüksek hassasiyet gerektiren uygulamalarda kritik rol oynar.
Tüm bu alanlarda hidrolik silindir, sistemlerin verimli, güvenli ve uzun ömürlü çalışmasını sağlayarak endüstriyel otomasyonun temel taşlarından biri olmayı sürdürmektedir.
Silindir Arızaları ve Bakım İpuçları
Bir makinenin güvenilirliği ve uzun ömürlü performansı, içindeki parçaların sağlıklı çalışmasına bağlıdır. Bu parçaların başında gelen hidrolik silindir, yüksek basınç altında çalıştığı için zamanla bazı arızalara yatkın hale gelir. Bu yüzden, sistemin sağlıklı işlemesi için düzenli arıza kontrolü ve bakım faaliyetleri oldukça önemlidir.
En sık karşılaşılan problemlerden biri yağ kaçaklarıdır. Bu durum genellikle conta, keçeler veya sıvı yataklarının yıpranmasıyla oluşur. Yağ sızıntıları sistemin verimini azaltır ve çevresel risk oluşturur. Sorunun çözümü için contaların ve keçelerin orijinali ile değiştirilmesi gerekir.
Bir diğer yaygın sorun, piston sıkışmasıdır. Bu durum; üretim sırasında oluşan çapakların silindir içine girmesi, yanlış hizalama ya da hatalı montaj nedeniyle ortaya çıkar. Bu durumda silindirin dikkatlice sökülerek iç yüzeyin temizlenmesi ve yeniden düzgün montajı gerekir.
Strok problemleri ise silindirin tam kapasiteyle hareket etmemesi şeklinde görülür. Bunun sebebi sistemdeki hava kabarcıkları veya hidrolik yağın yetersizliğidir. Bu durumda sistemin havası alınmalı ve yağ seviyesi mutlaka kontrol edilmelidir.
Sağlıklı ve verimli kullanım için aşağıdaki bakım ipuçları dikkate alınmalıdır:
- Yağ değişimi düzenli aralıklarla yapılmalıdır. Yağ kirlenirse silindir iç yüzeyinde çizilmeler meydana gelebilir.
- Aşırı nem, toz ve sıcaklık değişimleri silindirin dış yüzeyinde korozyona yol açabilir. Bu nedenle, koruyucu muhafazalar kullanmak ve silindiri dış etkenlerden izole etmek önemlidir.
- Makineyi çalıştırmadan önce silindirin sabit bağlantılarında gevşeme, çatlak veya yağ sızıntısı olup olmadığı kontrol edilmelidir.
- Silindirin darbelere maruz kalmaması sağlanmalı, aşırı yükleme yapılmamalıdır.
Tüm bu bakım önerilerine dikkat edilirse, hidrolik sistemler daha uzun ömürlü olur ve iş süreçlerinde kesintisiz performans sağlanır. Bu da hem zaman tasarrufu hem de bakım maliyetlerinin düşmesi anlamına gelir.
Babacan Hidrolik’ten Özel Silindir Tasarımı
Endüstriyel uygulamalarda her projeye tek tip çözüm sunmak mümkün değildir. Farklı sektörlerin ve makinelerin ihtiyaçları değişkenlik gösterdiği için, özel tasarım çözümler gereklidir. Babacan Hidrolik olarak bu alanda yıllara dayanan tecrübemizle, müşterilerimize projeye özgü tasarlanmış çözümler sunuyoruz. Standart silindirlerin yetersiz kaldığı; dar alan, yüksek basınç, farklı strok mesafeleri ya da özel bağlantı ihtiyaçlarında özel üretim devreye girer.
Firmamız, özel tasarım sürecinde yalnızca yüksek kaliteli malzemeler kullanmakla kalmaz, aynı zamanda her tasarımı mühendislik hesapları ve CAD destekli çizimlerle projelendirir. AR-GE departmanımız sayesinde sektörel ihtiyaçlara uygun, güvenli ve dayanıklı ürünler geliştiririz.
Babacan Hidrolik ayrıcalıkları arasında şunlar yer alır:
- Yüksek kalite hammadde kullanımı sayesinde uzun ömürlü ürün garantisi.
- ISO ve CE belgeli üretim hattı ile uluslararası standartlara uygunluk.
- Özel üretim öncesi simülasyon analizleri ile hata payı en aza indirilir.
- Siparişten teslimata kadar tüm süreçlerde hızlı yanıt ve teknik destek sunulur.
Örneğin; madencilik sektöründe ağır yük taşıyan makineler için yüksek strok gücüne sahip silindirler üretiyoruz. Gıda sektöründe ise paslanmaz gövdeli ve hijyenik tasarımlara sahip çözümler geliştiriyoruz. Ayrıca savunma sanayii, tarım makineleri, denizcilik ve otomotiv gibi birçok alanda da farklı beklentilere özel üretimler yapıyoruz.
Babacan Hidrolik olarak amacımız sadece bir ürün sunmak değil; çözüm ortağınız olmaktır. Çünkü hidrolik silindir üretimi, yalnızca metal bir parçanın şekillendirilmesi değil, aynı zamanda sistemin kalbini oluşturan güvenilir bir mühendislik işidir.
Siz de makinenizin performansını maksimize edecek, arıza riskini minimuma indirecek özel bir hidrolik silindir çözümüne ihtiyaç duyuyorsanız, bizimle iletişime geçebilirsiniz. Sizi doğru teknik analizlerle yönlendirerek, en verimli çözümü birlikte hayata geçirelim.
